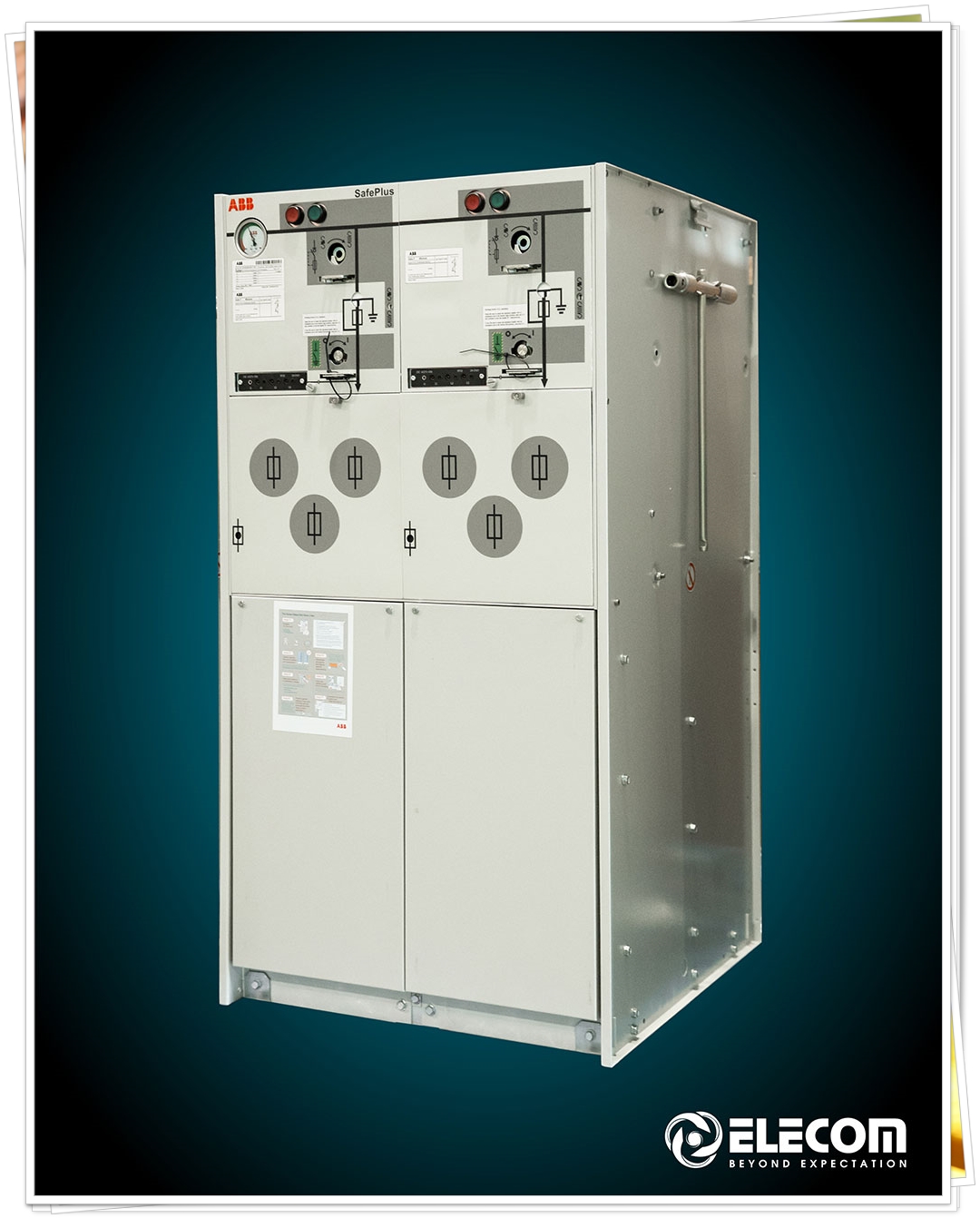

Tủ trung thế SafePlus FF24

Liên hệ Gọi 0969607489 để được giá cực sốc!
Hãng sản xuất ABB
Xuất xứ Trung Quốc
Dòng sản phẩm SafeRing/ SafePlus
Điện áp làm việc 24kV
Dòng điện định mức 200A
Dòng cắt ngắn mạch chịu đựng 5kV/1s
Số lượng:

còn 1000 hàng

282,118,878  292,118,878

còn 1000 hàng

(*Gọi 0969607489 để được giá rẻ hơn)

Tủ trung thế SafePlus FF24  Là 1 tủ điện trung thế 2 khoang được phân phối chính hãng ABB tại công ty TNHH Elecom.

Tủ gồm các khoang (module) :

  •   2 khoang Ngăn dao cắt tải cầu chì (môđun F) gồm một dao cắt tải cách ly ba vị trí và dao tiếp địa

Tủ trung thế chứa các thiết bị điện bên trong để điều khiển hệ thống điện, được ứng dụng rộng rãi ở các khu công nghiệp, nhà máy, nhà xưởng,… sử dụng trong các trạm phát điện, trạm phân phối điện của các công ty điện lực. Trong đó, SafePlus là một loại tủ thông dụng, được sử dụng rộng rãi, có tính linh hoạt cao, phù hợp với nhiều công trình điện. Đây là một hệ thống tủ đóng cắt hợp bộ có thể mở rộng, được cách điện bằng khí SF6 dành cho hệ thống phân phối thứ cấp. Tủ được thiết kế linh hoạt, có khả năng mở rộng và kết hợp giữa các cấu hình mô-đun toàn phần và mô-đun bán phần.

Hệ thống SafePlus hoàn toàn kín khí với một bầu khí bằng thép không gỉ, chứa tất cả các bộ phận mang điện và chức năng mang điện và có chức năng đóng cắt. Sản phẩm cách điện tốt, đảm bảo độ tin cậy cao và sự an toàn của người vận hành, hệ thống không cần bảo trì, ít hư hỏng.

Tủ trung thế SafePlus FF24 hiện là mặt hàng bán chạy nhất của Công ty TNHH Elecom, sản phẩm được đánh giá cao ở chất lượng, kỹ thuật tốt, giá cả hợp lí và vận chuyển an toàn. Thiết kế ba khoang, đảm bảo quy trình sản xuất nghiêm ngặt, côgn nghệ tiên tiến.

Tủ trung thế SafePlus FF24 có lợi thế tốt:

  • Kín hoàn toàn, cách điện tốt, an toàn cho người vận hành
  • Kích thước nhỏ gọn
  • Không bị sự cố bởi yếu tố môi trường: độ ẩm, bụi bặm, hoá chất và chất bài mòn
  • Không cần bảo trì, bảo dưỡng

Ưu đãi khi mua Tủ trung thế SafePlus FF24 tại Công ty TNHH Elecom :

✔️ Elecom bảo hành chính hãng 1 tháng lỗi nhà sản xuất
✔️ Vận chuyển nhanh, giao hàng an toàn
✔️ Chuyển khoản trước nhận thêm quà tặng!

☎️ Liên hệ ngay: Gọi 0969607489 để được giá cực sốc!

Mã: SP-FF24-26-10-2019 Danh mục:
Hãng sản xuất

ABB

Xuất xứ

Trung Quốc

Điện áp làm việc

24 kV

Dòng điện định mức

200A

Dòng cắt ngắn mạch chịu được

5kA/1s

Dòng sản phẩm

SafePlus 12-24kV

MODULE F - NGĂN DAO CẮT-TẢI CẦU CHÌ THÔNG SỐ KỸ THUẬT
Module F - Ngăn dao cắt tải cầu chì Ngăn dao cắt tải cầu chì (môđun F) gồm một dao cắt tải cách ly ba vị trí và dao tiếp địa tương tự như dao cắt tải (môđun C).
Nhờ có thiết bị cắt cầu chì, nó hoạt động tương tự như một dao cắt tải kết hợp cầu chì. Một dao tiếp địa kép giúp tiếp địa đồng thời với cả hai phía của bộ nối cầu chì .
Cả hai dao tiếp địa đều được vận hành trong một thao tác. Dao cắt tải cầu chì và dao tiếp địa được khóa liên động cơ để ngăn chặn bất kỳ sự tiếp cận nguy hiểm đến các cầu chì.
Mặt che dưới cho phép tiếp cận vào các cầu chì cũng được khóa liên động cơ với dao tiếp địa.
Module F

Các tính năng chung Tất cả các môđun có nhiều tính năng giống nhau. Các tính năng này được mô tả trong chương “Cấu hình SafeR- ing/SafePlus”.

Các tính năng tiêu chuẩn
– Dao cắt tải kết hợp cầu chì 3 vị trí với dao tiếp địa liên động cơ khí với dao tiếp địa đầu cáp
– Chỉ thị vị trí cho dao cắt tải kết hợp cầu chì và dao tiếp địa
– Cơ cấu cơ khí với lò xo kép để đảm bảo chức năng của dao cắt tải kết hợp cầu chì
– Cơ cấu chung cho các chức năng tiếp địa
– Ngăn chứa cầu chì cho loại cầu chì theo tiêu chuẩn DIN. Chỉ có thể tiếp cận khi các dao tiếp địa ở trạng thái đóng
– Định mức cầu chì / máy biến áp: cầu chì 12 kV, tối đa 125A CEF, cầu chì 24 kV, tối đa 63 A CEF
– Hệ thống cắt cầu chì
– Chỉ thị cắt cầu chì quang Đối với các bảng lựa chọn cầu chì và bảo vệ máy biến áp, xem chương 23, “Cầu chì”.

Các tính năng tùy chọn
– Sứ xuyên để mở rộng mặt bên (400 A)
– Sứ xuyên cáp lực:
Loại B (dòng 400 loại chụp cắm, In = 400A)
Loại C (dòng 400 loại bắt vít)
Loại C (dòng 400 loại bắt vít) cảm biến kết hợp kèm tụ điện tích hợp cho chỉ thị điện áp cũng như các cảm biến để giám sát dòng điện và điện áp
– Tín hiệu (1NO) từ chỉ thị áp suất bên trong khí bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6)

Các tính năng tùy chọn có sẵn để trang bị thêm
– Cơ cấu vận hành motor cho dao cắt tải kết hợp cầu chì
– Tiếp điểm phụ cho vị trí dao cắt tải, dao tiếp địa và cầu chì chảy
– Mở cuộn cắt
– Đóng và mở cuộn cắt

Dao cắt tải kết hợp cầu chì
Điện áp định mức kV 12 17,5 24
Khả năng chịu đựng điện áp tần số công nghiệp kV 28 38 50
Khả năng chịu đựng điện áp xung sét kV 95 95 125
Dòng định mức A 200 200 200
Khả năng chịu dòng ngắn mạch:
biến áp mang tải vô công A 20 20 20
Khả năng đóng kA
Số thao tác cơ học 1000 lần đóng / mở thủ công
Phân loại cơ điện E3, M1
Dao tiếp địa phía đầu cáp
Điện áp định mức kV 12 17,5 24
Khả năng chịu đựng điện áp tần số công nghiệp kV 28 38 50
Khả năng chịu đựng điện áp xung sét kV 95 95 125
Khả năng đóng kA 12,5 12,5 12,5
Khả năng chịu dòng ngắn mạch 1 giây kA 5 5 5
Số thao tác cơ học 1000 lần đóng / mở thủ công
Phân loại cơ điện E2, M1
