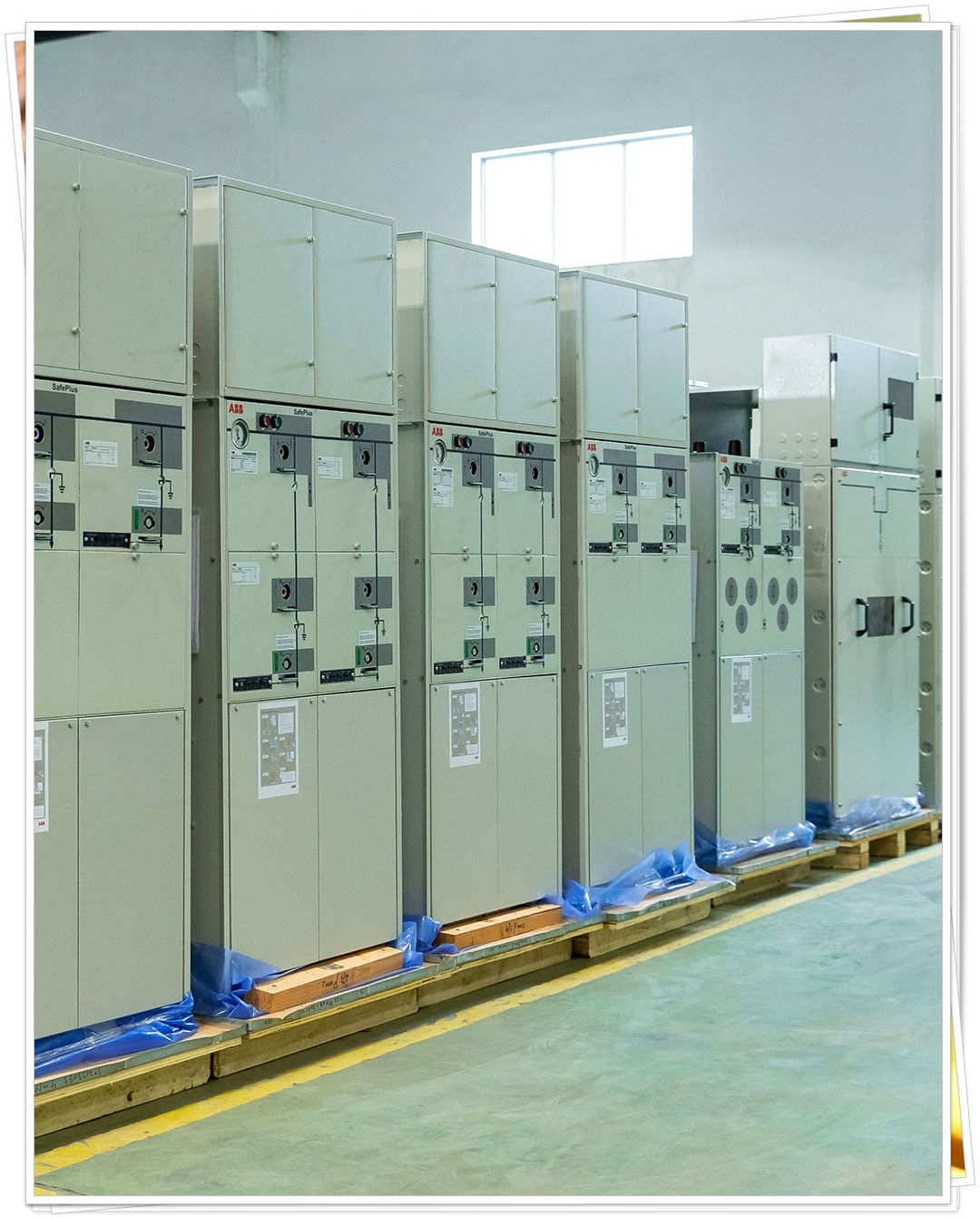

Tủ trung thế SafePlus CC=M=VVVVV

Các tính năng chung Tất cả các môđun có nhiều tính năng giống nhau. Các tính năng này được mô tả trong chương “Cấu hình SafeR- ing/SafePlus”.

Các tính năng tiêu chuẩn
– Dao cắt tải ba vị trí với dao cách ly và dao tiếp địa
– Cơ cấu cơ khí với hai trục vận hành riêng biệt cho chức năng cắt tải và chức năng tiếp địa
– Chỉ thị vị trí dao cắt cho cầu dao cắt tải và dao tiếp địa
– Sứ xuyên cáp lực theo chiều ngang ở phía trước, Loại C (dòng 400 có bắt vít) với bộ chia điện áp tích hợp cho chỉ thị điện áp

Các tính năng tùy chọn
– Sứ xuyên để mở rộng mặt bên (400 A)
– Sứ xuyên để thử nghiệm cáp lực (bao gồm các tiếp điểm thử nghiệm thiết bị tiếp địa)
– Sứ xuyên cáp lực:
Loại B (dòng 400 loại phích cắm, In = 400 A)
Loại C (dòng 400 loại bắt vít) cảm biến kết hợp kèm tụ điện tích hợp cho chỉ thị điện áp cũng như các cảm biến để giám sát dòng điện và điện áp
Loại D (dòng 600 loại bắt vít)
– Bộ triệt tiêu hồ quang bao gồm tín hiệu (1NO) được đấu nối đến các terminal (chỉ trên các lộ vào)
Tín hiệu (1NO) từ chỉ thị áp suất khí bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6)
Cơ cấu lò xo đơn tự chốt

Các tính năng tùy chọn có sẵn để trang bị thêm
– Cơ cấu vận hành motor cho dao cắt tải
– Hộp khoang hạ áp / Hộp luồn trên

Các tính năng chung
Tất cả các môđun có nhiều tính năng giống nhau. Các tính năng này được mô tả trong chương “Cấu hình SafeR- ing/SafePlus”.

Các tính năng tiêu chuẩn
– Máy cắt chân không 200 A để bảo vệ máy biến áp hoặc máy cắt chân không 630 A để bảo vệ ngăn lộ
– Cơ cấu cơ khí lò xo kép hai vị trí cho máy cắt chân không
– Dao cách ly/dao tiếp địa ba vị trí nối tiếp dưới máy cắt chân không
– Cơ cấu cơ khí lò xo đơn ba vị trí cho dao cách ly/dao tiếp địa
– Khóa liên động giữa máy cắt chân không và dao cách ly/dao tiếp địa
– Chỉ thị vị trí cho máy cắt chân không và dao cách ly/dao tiếp địa
– Rơle bảo vệ điện tử tự cấp nguồn với các biến dòng hình xuyến lắp trên cáp lực (chỉ tiêu chuẩn trên phiên bản 200 A)
– Cuộn cắt (để rơle thực hiện cắt)
– Sứ xuyên cáp lực theo chiều ngang ở phía trước; Loại A (dòng 200 loại chụp cắm) cho máy cắt chân không 200A có tụ điện tích hợp cho chỉ thị điện và loại C (dòng 400 loại bắt vít) cho máy cắt chân không 630 A có bộ chia điện áp tụ điện tích hợp cho chỉ thị điện áp

Các tính năng tùy chọn
– Sứ xuyên cáp lực:
Loại B (dòng 400 loại chụp cắm)
Loại D (dòng 600 loại bắt vít)
Loại C (dòng 400 loại bắt vít) cảm biến- kết hợp với bộ chia điện áp tích hợp cho chỉ thị điện áp và cảm biến tích hợp để giám sát dòng điện và điện áp
– Bộ triệt tiêu hồ quang với tín hiệu (1NO) được đấu nối đến các terminal
– Tín hiệu (1NO) từ chỉ thị áp suất bên trong được đấu nối đến các terminal (chỉ một trên mỗi bầu khí SF6)

Các tính năng tùy chọn có sẵn để trang bị thêm
– Cơ cấu vận hành motor cho máy cắt chân không
– Tiếp điểm phụ; Vị trí máy cắt chân không 2NO + 2NC, vị trí dao cách ly 2NO + 2NC, vị trí dao tiếp địa 2NO + 2NC và tín hiệu báo máy cắt chân không cắt 1NO
– Cuộn khóa
– Cuộn thấp áp kèm/không kèm thời gian trễ

Các tính năng tiêu chuẩn
– 2 hoặc 3 bộ (phải được xác định) biến dòng loại theo tiêu chuẩn DIN 42600 Narrow có khung
– 3 bộ máy biến áp đo lường kiểu đơn cực loại theo tiêu chuẩn DIN 42600 Narrow
– 6 sứ xuyên Loại C (dòng 400 loại bắt vít) với các đấu nối và thanh cái bên ngoài cho các ngăn của SafePlus ở bên trái và bên phải
– 3 sứ xuyên Loại C (dòng 400 loại bắt vít) chỉ áp dụng nếu ngăn M là ngăn cuối bên trái hoặc bên phải
– Bố trí bên trong thiết bị với các CT và VT ở bên trái hoặc bên phải phụ thuộc vào hướng điện năng (phải được xác định)
– Khóa liên động khóa móc để ngăn tiếp cận đến các bộ phận mang điện

Biến điện áp đo lường
– Loại đơn cực cách điện với các cuộn dây đo lường và cuộn dây bảo vệ chạm đất
– Điện áp và tần số sơ cấp (50 hoặc 60 Hz) phải được xác định
– Các cuộn dây thứ cấp --/110:V3/110:3V hoặc /100:V3/100:3V phải được xác định
– Lưu ý: Các VT cũng có thể được cung cấp không kèm theo các cuộn dây bảo vệ chạm đất tam giác hở
– Công suất / cấp chính xác phải được xác địnhđịnh

Biến dòng
– Loại 1 cuộn dây hoặc 2 cuộn dây
– Phía thứ cấp có thể kết nối lại
– Dòng sơ cấp tối đa 600 Amp, phải được xác định
– Dòng thứ cấp tối đa 5 Amp hoặc 1 Amp phải được xác định
– Công suất /cấp chính xác phải được chỉ định

Khoang hạ áp
– Các terminal cho đấunối thứ cấp của biến điện áp
– MCB 3 cực cho cuộn điện áp đo lường
– MCB 1 cực cho cuộn điện áp bảo vệ chạm đất
– Điện trở triệt tiêu cộng hưởng chocuộn bảo vệ chạm đất tam giác mở
– Các terminal cho các cuộn thứ cấp của biến dòng điện
– Không gian dành cho điện kế kWh

Các tính năng tùy chọn
– Các cầu chì sơ cấp cho biến điện áp
– Vôn kế với công tắc chọn,, 6 vị trí +0
– Ampe kế với công tắc chọn,, 3 vị trí +0
– Các thiết bịđo lường khác
– Khóa liên động chìa Ronis để ngăn tiếp cận đến các bộ phận mang điện
– Ngõ vào cáp lực từ phía dưới cho các cáp vào hoặc ra
– Ngõ vào cáp lực từ phía dưới cho cáp ra
– Môđun đo lường được cung cấp chỉ bao gồm đo lường điện áp
– Môđun đo lường được cung cấp không kèm theo thiết bị hạ thếáp và đấu nối
– Môđun đo lường được cung cấp không kèm theo các VT và CT, chỉ kèm theo các kết nối sẵn.

Các tính năng tùy chọn có sẵn để trang bị thêm – Khung bệ (290 hoặc 450 mm)
